音频频段(DC-250kHz)

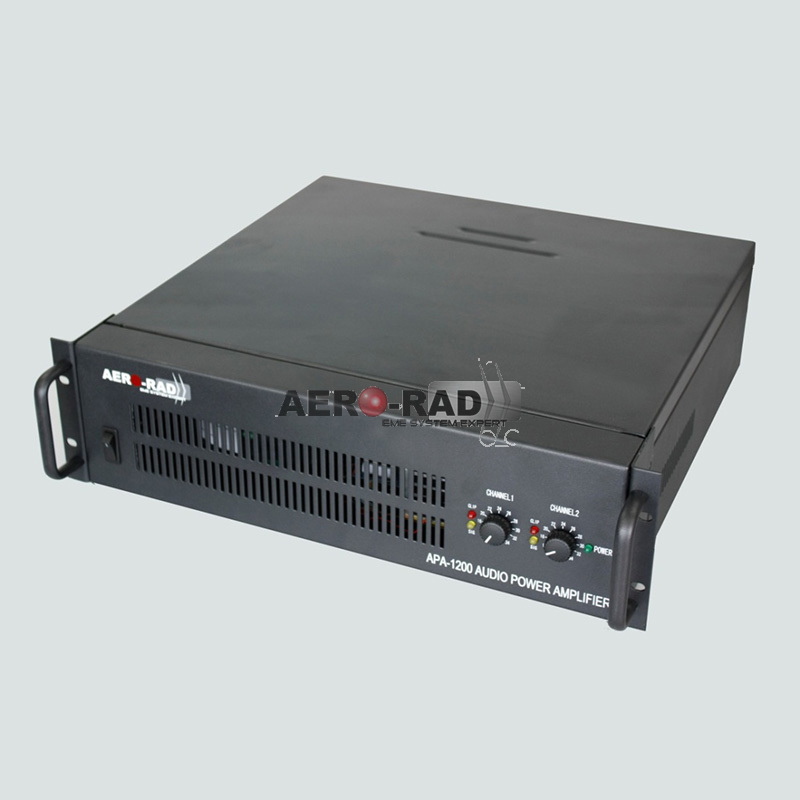

APA-1200是适用于电磁兼容音频领域的功率放大器,主要用中电源线传导敏感度,壳体电流传导敏感度,磁场辐射敏感度测试,以及其它需要放大音频信号的敏感度测试。

APA-1200音频功率放大器满足民用汽车、航空音频传导等敏感度测试。


产品特点:

1)双独立的通道设计,2 x 1250W(2Ω负载)的输出功率,每通道均提供输出保护功能。

2)增益(34dB)连续可调,方便测试的进行。

3)支持2Ω输出阻抗匹配,完全满足音频隔离变压器的低输入阻抗要求。

4)在低阻抗上提供足够大的功率输出。

5)提供充分的保护功能,保证良好的设备可靠性。

6)前面板配置电源指示灯,信号指示灯以及限幅指示灯,时刻监测设备的工作状态,防止设备的损坏。

7)高可靠性设计,适用于各种复杂的被测设备。


产品参数:


型号 APA-1200
输出功率
     有效值@1%总谐波失真
     (正弦波)

2 x 550W(8Ω)

2 x 950W(4Ω)

  2 x 1250W(2Ω)

2 x 650W(输出端口-2Ω)

通道双独立通道,每个通道配置独立限幅器
失真<0.02%
电压增益控制34dB max(50 x),增益连续可调
频率响应在输出功率以下10dB: 20Hz~20kHz, +0/-1dB
     -3dB点: 5Hz~50kHz
显示电源:绿色发光二极管
限幅:红色发光二极管
信号:黄色发光二极管
输入灵敏度Vrms(@8Ω)1.23V
输入接口BNC接头
输入阻抗20 kΩ
输出接口            接线柱       (采样端口 - 阻性负载)
      BANANA插头  (输出端口 - 隔离变压器)
制冷方式强制风冷
放大器保护开路保护,短路保护,热过载保护,不匹配保护
负载保护开关静音,交流电耦合
供电电源电压220V-230V, 50/60Hz
电源断路器8A
电源功率2600W
尺寸(H x D x W)132.5 x 482.6 x 425mm
重量23.5 kg
