ESD测试系统 MIL-STD-331

发布时间：2020-03-10

航星瑞科已经开发了一个300kV的静电放电系统，依据MIL-STD-331C、MIL-STD-464A或北约AECTP-250（最新版本253）测试人员和直升机载的静电参数。

GJB1389A 静电放电测试

ESD 300kV Test setup forHelicopters

MIL-STD-331 or NATO AECTP-250

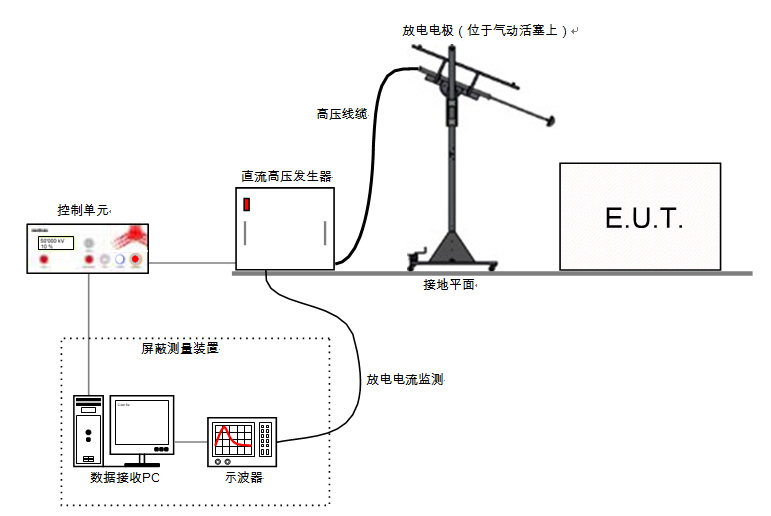

一、系统图片

二、系统描述

直升机或航空器在空气中飞行或经历雨雪碰撞机身会积累静电。此外，雨滴和雪花也会产生静电干扰的危害，这被称为积累静电（P-static）。

航星瑞科已经开发了一个300kV的静电放电系统，依据MIL-STD-331C、MIL-STD-464A或北约AECTP-250（最新版本253）测试人员和直升机载的静电参数。该测试设备模拟从人员到弹药、直升机着陆、飞行中加油和静态降水等各种参数。该设备建立在两个分开的可移动小车上，放电电极安装在活塞上，活塞的高度和角度可调。

三、系统用途/特点

● 分离式小车多功能可移动试验装置

● 电极可调节高度（从1到4米）和角度（±60°）

● 正极性和负极性均可用

● 单一系统可测试ESD和P-static测试

● 脉冲电流测量

● 可选500欧姆放电电阻器

● EUT与电极接地的可充电

● 计算机控制或手动操作

四、系统参数

	设备	参考型号	参数
ESD信号源	信号源+控制单元	PGESD-300K-DP	输出电压25 kV to 300 kV
ESD信号源	放电电极	ESD-DE-300K	1m 行程, 4 m高, ±60°倾斜，气动活塞
信号源附件	高压电阻	ESD-R500-300K	可选500 W放电电阻
信号源附件	P - 静态转换器	PST-50K	用于放电试验杆件
设备	数据传输	MOL3000 & FCLB50	50m单模光纤模拟光链路
	屏蔽箱	SB3G	保护示波器远离电磁脉冲的外壳
	示波器	OD2C100M	100 MHz 带宽1 Gs/s, 2 通道
	软件		测试设备的远程控制与计量管理
