通用光纤温度(压力、应变)采集仪

抗干扰:电磁场干扰、湿热腐蚀、核辐射
本质安全:易燃易爆、敏感环境
长期可靠:光纤传感技术,超长可靠
光纤传感:测量直转光信号、无电子结构

仪器描述:

       测量能力广泛:通用光纤温度(压力/应变/位移)信号采集仪,可以在强电磁场干扰、易燃易爆、湿热腐蚀性等恶劣环境下,稳定准确的采集温度、压力、应变、位移等物理信号。

       基于光纤传感测量技术:该信号采集仪采用光纤传感技术,可以将温度(压力、应变、位移)等物理量直接转化为光信号,在“物理量变化-光信号变化-上位机解析”的测量过程中,传感器通体由光纤及介质晶体组成,没有任何电子结构。所以天然适应强电磁场干扰、湿热环境、富氯环境、对电火花敏感的易燃易爆环境、油气提炼存储等强干扰、恶劣、安全敏感环境。

       本质安全:由于传感器整体由完整的光纤组成,“测量-传递”过程没有电子结构和电信号存在,所以该采集系统具有非常高的安全性。

       抗干扰:由于光纤材料的特点,该采集仪及传感器具有良好的长期寿命和长期可靠性,在整设备寿命周期上,性价比极高。

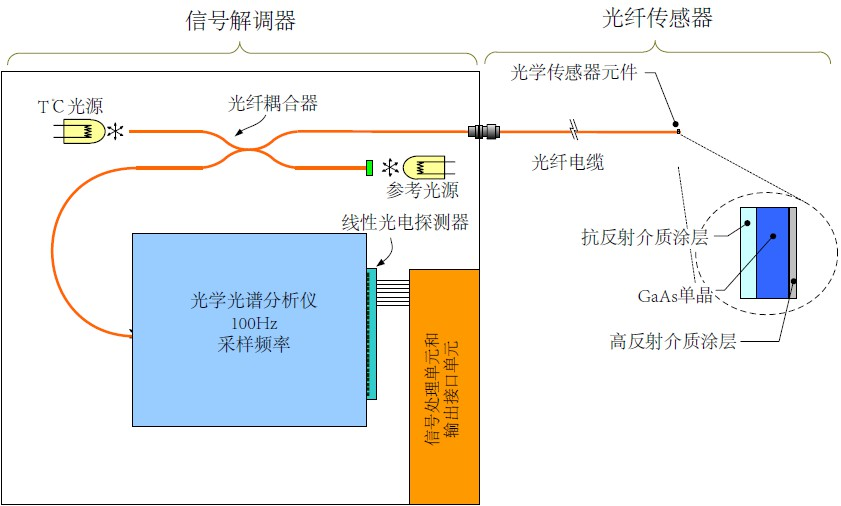

光纤传感技术测量原理图

       模块化结构:该信号采集仪采用模块化设计,基础测量模块单元是可扩展的双通道测量板卡,可以根据测试需求灵活选配,单仪器最多可扩展至26通道,最多可以扩展至1300通道。

       高速同步采样:各采集通道之间互相独立,可以分别设置每个通道的采集类型和采样频率,各个通道的同步采样频率最高可达1000Hz。

       灵活通讯:仪器全部采用标准规格接口,传感器部分为标准的LC接口,通讯部分为标准以太网接口,便于用户导出数据进行二次开发。每个通道都配有相应的模拟量输出端口,便于用户集成到自主测量系统。

单系统测量框图


应用领域:

航空航天:测试、监测飞机部件;

电力领域:高压开关柜热点温度监控、变压器绕组热点温度监控、电缆接头温度监控等;

能源领域:风电场基础桩、叶片载荷结构监测,核环境,涡轮仪表,高压区域;

石油&天然气领域:井下监控、LNG储存运输、海底测量、加压环境等;

岩土工程领域:煤层气监测、井下监测、腐蚀性等环境监测;

土木工程领域:基础设施监控(桥梁、水坝、隧道、矿山、建筑等);


仪器特点:

● 同时、同步高速测量

● 最高采样频率可达1000Hz/通道;

● 模块化设计,扩展灵活:2通道/板卡,13板卡/机箱,最多可扩增至1300通道;

● 测量稳定,可靠;

● 支持基于WLPI和SCBG的技术;

● EtherCAT®和以太网接口;

● 采集软件免安装,内置嵌入式Web服务器应用程序,便于系统配置和控制;


仪器参数




配置 机架式机箱 独立模块
       应用技术White Light    Polarization Interferometry (WLPI白光干涉技术)
     Semiconductor    Band Gap (SCBG半导体禁带宽度技术)
可测量物理参数温度、压力、应变、位移
传感器兼容性全部opsens的WLPI及SCBG技术
       模块数量1 - 13 WLX-2(S)    或 GSX-2 模块
     1 控制接口模块(CSC-B    或CSC-M 模块)
1    WLX-2(S) 或 GSX-2 模块
通道数量2 — 26 通道每机箱
     高达1,300 通道多机箱配置
2 通道
       采样频率WLX-2 模块: 可达 500 Hz;
     WLX-2S 模块: 可达 1,000 Hz
     GSX-2 模块: 可达 1,000 Hz
通信接口EtherCAT® and Ethernet Interface 10/100 Base-TEthernet    Interface 10/100 Base-T
模拟输出0-5    V, ±5 V, 0-10 V, 0-20mA, 4-20 mA
尺寸19” 机架,    4U (482.6mm x 307mm x 178mm)210mm    x 115mm x 42mm
重量Full: 9.4 Kg (0.35 Kg 每模块)0.68    Kg
输入电压和频率90 — 260 VAC ; 48 — 62 Hz8    — 32 VDC
功耗Full: 70W (5W 每模块)5W
ServSens 应用嵌入式或计算机上计算机
本地数据存储SDHC (32Gb)NA
存储温度-30°C — 65°
环境工作温度C  0°C — 45°
环境相对湿度最高95%不凝结
