脉冲辐射天线-UWB天线

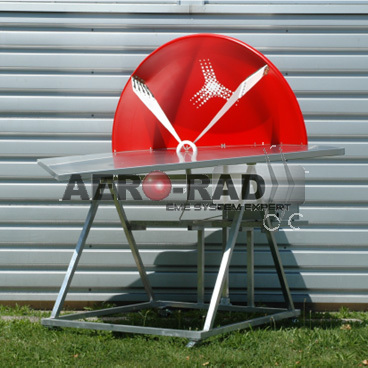

HIRA180是使用接地平面作为电磁波的超宽带半辐射天线镜子。该天线在膛视方向上产生非常窄的波束。与全抛物面反射器天线相比,结构更坚固耐用,频率范围更广范围和改善的回波损耗。

有两个天线系列:

       标准版本,带有50Ω高压连接器和用于天线的阻抗适配器
       特殊版本,其中脉冲发生器放置在接地层下方。

       连接到30 kV,130 ps脉冲发生器后,该天线理论上可以产生7.3 kV / m以上的功率
       在20 m的距离处天线可以在各个方向上定向。在接收模式下,其输出电压与入射电场成正比。

应用范围:
       ● 该天线设计用于以下应用:
       ● 电子设备的抗扰度测试
       ● 掩埋物体识别
       ● 宽带干扰器
       ● 通过传递函数测量进行漏洞研究的宽带源
       ● 工业应用(例如,检测地下的泄漏或有缺陷的管道)
       ● 雪崩救援行动等

产品参数:

TypeHIRA180 / HIRA180S
Reflector diameter180 cm
Reflector typehalf paraboloidal
Frequency rangeabout 100 MHz – 6 GHz
Rise timeabout 100 ps
Gainfrequency dependant
Polarisationvertical
rE value (for a 130 ps / 20 kV pulser)198 kV
rE value (for a 130 ps / 30 kV pulser)1147 kV
rE value (for a 1 ns / 20 kV pulser)112.7 kV
Theoretical far    field limit (for a 130 ps / 20 kVpulser)242    m @ 130 ps
Theoretical far    field limit (for a 1 ns / 20 kV pulser)25.4    m @ 1 ns
Maximum peak voltage
     (for pulses shorter than 1 ns)
20 kV (HIRA180)
   75    kV (HIRA180S)
Power capability (continuous)160 W
Maximum energy26 kJ
S11better than 9.5 dB,    up to 2.5 GHz
Input impedance50 Ω
ConnectorHIRA 180: HN (f)
   HIRA    180S: HVM50K (f), montena proprietary
Dimensions of the ground plane190 x 190 cm
Overall dimensions L x W x H190 x 190 x 220 cm
Weight90 kg
